Beschreibung

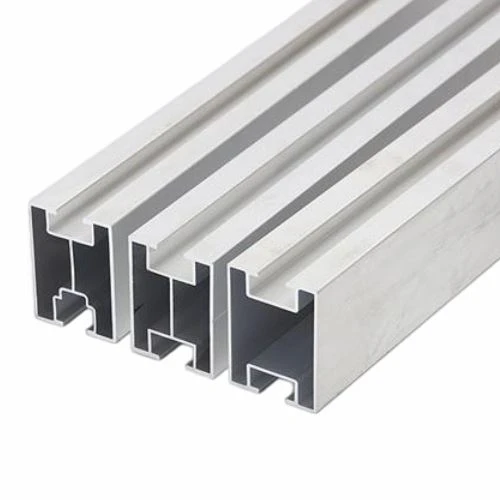

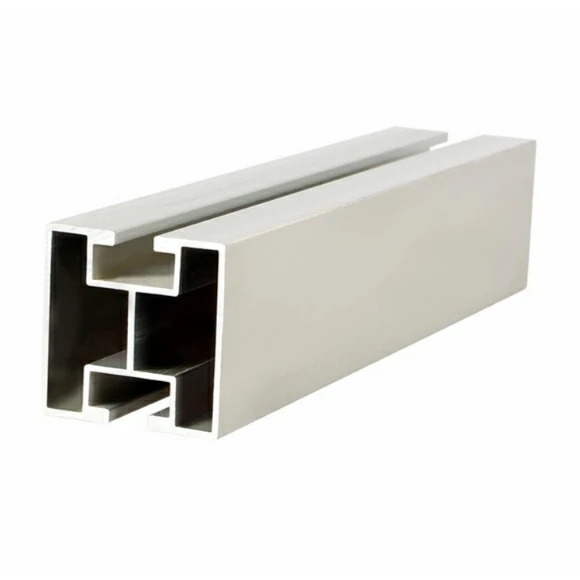

Solarschiene aus AluminiumUnterstützt Photovoltaikmodule und bietet einen Steckplatz für Mittelklemmen, Endklemmen, T-Muttern und Verbindungssätze. Es wird in Dach-, Carport- und Boden-PV-Montagesystemen verwendet. Der Vorteil liegt im Gleichgewicht zwischen Gewicht und Größe: Die Aluminiumschiene hat in den bereitgestellten Daten einen ausreichenden Querschnitt für eine Referenzlast von 120–200 kg/m und eine Spannweite von 1,5–2,4 m und ist dabei leichter zu bewegen als eine Stahlschiene ähnlicher Länge.

Produktparameter

Parameter	Spezifikation
Material	Aluminiumlegierung 6063-T5 oder 6005-T5
Abschnittsgröße	C14 ~40×14×1,5 mm; C18 ~40×18×1,8 mm; C20 41×20×2,0 mm; 26×53×1,7/2,5 mm
Länge	1,2 m, 2,0 m, 3,0 m, 4–6 m individuell
Wandstärke	1,5, 1,8, 2,0, 2,5, 3,0 mm
Slot-Referenz	28×5 mm Standardschlitz; 30×6 mm für größeres Modulzubehör
Referenz laden	120–200 kg/m, Spannweite 1,5–2,4 m für Aluminiumschienendaten
Oberflächenbehandlung	Eloxiert, Schichtdicke 8–15 μm

Produktvorteile

1) Solarschiene aus Aluminiumverfügt über einen geformten Schienenschlitz für M8-Schrauben, T-Muttern, Mittelklemmen und Endklemmen, sodass Modulverriegelungsteile von oben installiert werden können.

2) Die eloxierte Schicht schützt die Oberfläche und hält gleichzeitig die Schienenabmessungen nahe an der vorgesehenen Schlitzgröße.

3) Unterschiedliche Höhen wie C14, C18 und C20 ermöglichen die Verwendung unterschiedlicher Profile bei leichten Dachsystemen und stärkeren Bodensystemen.

Hauptanwendungen

Wird in Dach-PV-, Boden-PV-, Carport-PV- und verteilten Solarmontagesystemen verwendet.

Geeignet für PV-Modulreihen, die Aluminiumschienen mit Klemmschlitzen benötigen.

Verpackung und Transport

Die Schienen werden nach Länge und Abschnittsgröße gebündelt, mit Schutzfolie oder Abstandsmaterial, wenn eine Oberflächenoptik erforderlich ist.

Verbindungssätze, Klemmen und T-Muttern können separat mit passenden Schienenmarkierungen verpackt werden.

FAQ

F: Welche Legierung ist üblich?

A: 6063-T5 ist für Standard-PV-Schienen üblich.. 6005-T5 kann verwendet werden, wenn eine höhere Festigkeit erforderlich ist.

F: Welche Länge kann geliefert werden?

A: Aluminium-Solarschienen können in den Längen 1,2 m, 2,0 m, 3,0 m und kundenspezifischen Längen von 4–6 m geliefert werden.

F: Welche Steckplatzgröße wird verwendet?

A: 28×5 mm ist eine übliche Steckplatzreferenz . 30×6 mm kann für größeres Modulzubehör verwendet werden.
